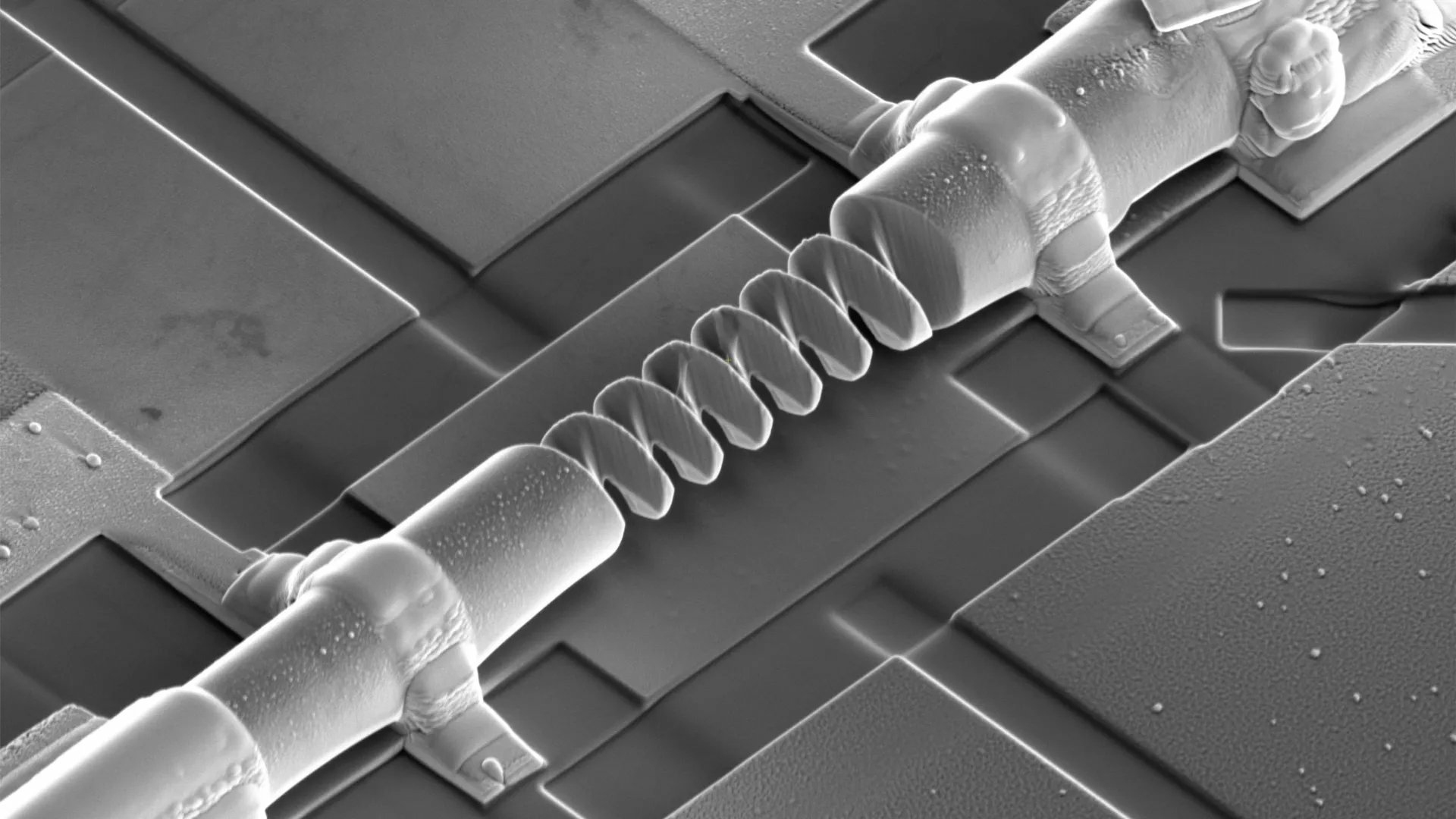

Une équipe de scientifiques du RIKEN Center for Emergent Matter Science vient de franchir une étape décisive. En utilisant une technique de nanosculpture par faisceau d'ions focalisé, ils ont réussi à tailler un cristal magnétique en une structure hélicoïdale tridimensionnelle.

Le résultat est stupéfiant : ce simple changement de forme confère au matériau des propriétés électroniques totalement nouvelles, le transformant en une diode commutable.

Pourquoi cette technique de sculpture est-elle si importante ?

Jusqu'à présent, la création de nanostructures complexes en trois dimensions relevait du casse-tête. Les méthodes existantes étaient non seulement limitées en termes de matériaux utilisables, mais elles dégradaient souvent la qualité du composant final. Un frein majeur à l'innovation.

Pour surmonter cet obstacle, les chercheurs ont eu recours à un faisceau d'ions capable de découper la matière avec une précision sub-micronique. C'est un peu comme si un sculpteur s'attaquait à un bloc de marbre, mais à une échelle des milliers de fois plus petite. Cette approche permet de façonner en 3D presque n'importe quel cristal, comme celui utilisé ici, un alliage de cobalt, d'étain et de soufre (Co3Sn2S2).

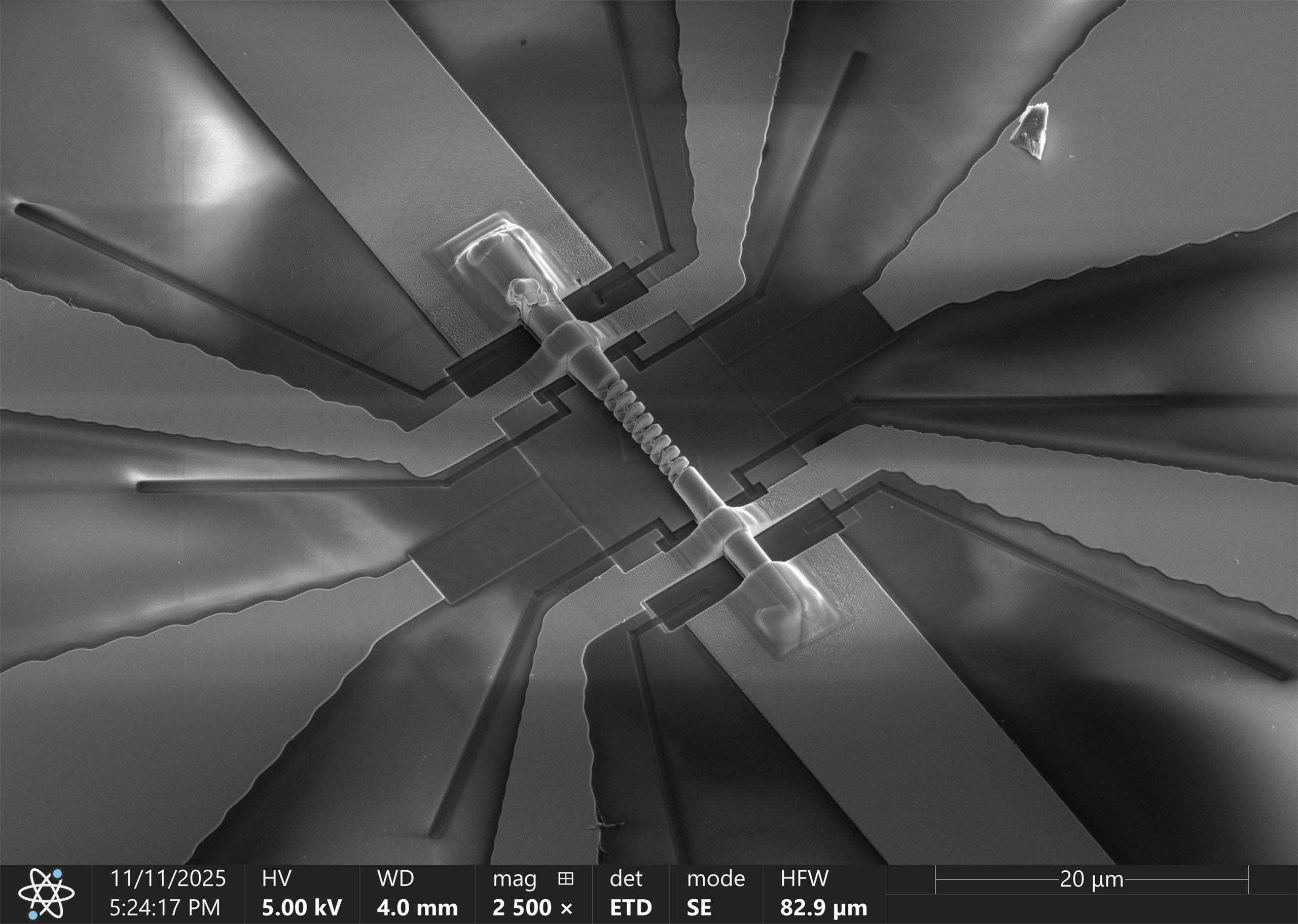

RIKEN nanosculpture_02

Quel est l'effet concret de cette forme en hélice ?

En se basant sur les propriétés du matériau, les scientifiques s'attendaient à ce que la forme torsadée produise un effet particulier, connu sous le nom de transport électrique non réciproque. Leur découverte a confirmé cette intuition : le courant électrique circule plus facilement dans une direction que dans l'autre. C'est le principe même des diodes, des composants essentiels de l'électronique moderne.

Mais l'avancée ne s'arrête pas là. Cet effet est commutable. En modifiant la magnétisation du matériau ou le sens d'enroulement de l'hélice, il est possible d'inverser l'effet. Les chercheurs ont même démontré que de fortes impulsions électriques pouvaient elles-mêmes inverser la magnétisation de la structure, une propriété cruciale pour les futures technologies de mémoire.

La géométrie est-elle le nouveau principe de conception en électronique ?

Cette avancée montre que la forme physique, la géométrie même d'un composant, peut être un outil de conception à part entière, au même titre que le choix du matériau. L'effet diode observé provient de la diffusion asymétrique des électrons qui ricochent sur les parois courbes et chirales de la structure.

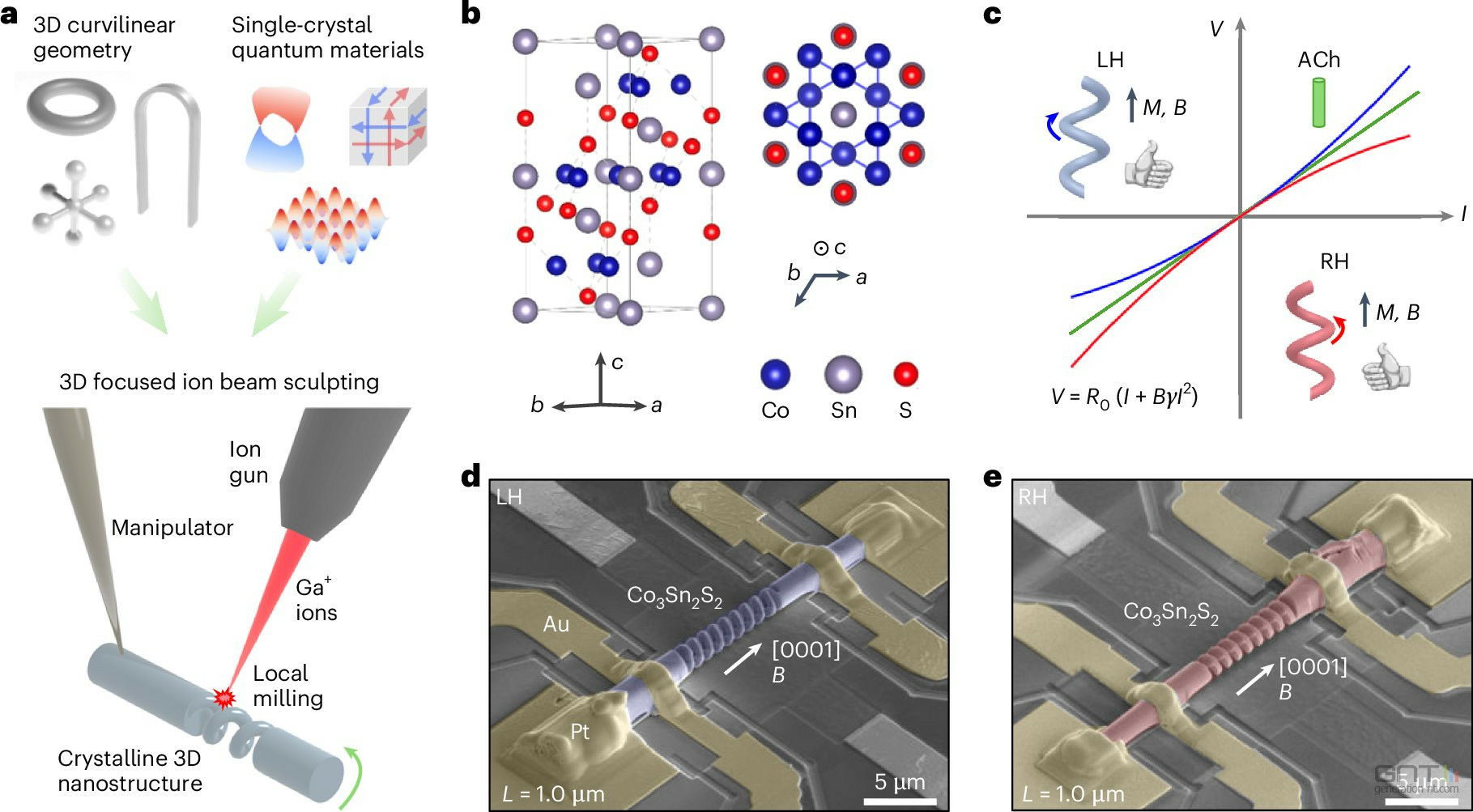

RIKEN nanosculpture_03

Comme le souligne Max Birch, premier auteur de l'étude, traiter la géométrie comme une source de rupture de symétrie ouvre un immense champ de possibilités. Cela ouvre la voie à une nouvelle ère d'ingénierie par la géométrie, permettant de concevoir des composants à faible consommation pour la mémoire, la logique et les capteurs de demain.

Foire Aux Questions (FAQ)

Quel matériau a été utilisé pour cette expérience ?

Les chercheurs ont utilisé un cristal magnétique topologique dont la formule chimique est Co3Sn2S2. C'est un alliage de cobalt, d'étain et de soufre, choisi pour ses propriétés électroniques et magnétiques uniques.

Qu'est-ce qu'une diode commutable ou réversible ?

Une diode classique ne laisse passer le courant que dans un seul sens. Une diode commutable, comme celle créée ici, permet non seulement ce passage directionnel, mais offre aussi la possibilité d'inverser cette direction de "passage facile" en agissant sur une propriété externe, comme un champ magnétique.

Quelles sont les applications potentielles de cette découverte ?

Les implications sont vastes. Cette méthode pourrait conduire au développement de composants électroniques plus petits, plus rapides et beaucoup plus économes en énergie. Les domaines concernés incluent les technologies de mémoire de nouvelle génération, les processeurs logiques et les systèmes de capteurs avancés.
